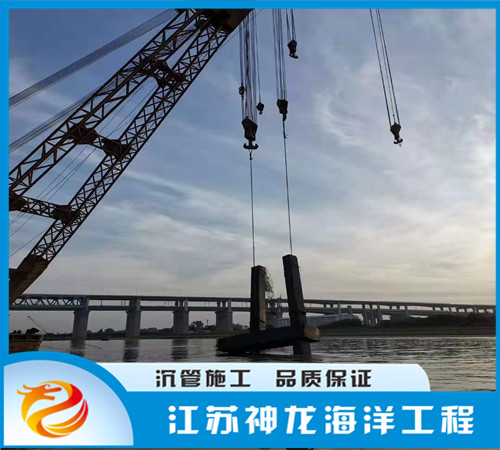

       沉管沉放：钢管安放采用整体浮运、起重船辅助、分阶段控制下沉的施工方法。下水前管道两端管口采用闷板封堵，并在闷板上设置进水管、排气管和阀门。经计算钢管整体浮运所承受浮力足以使钢管漂浮，不需借助浮筒等外力，两根钢管均采用单管下沉，连续施工时间大约12小时。

1沉管施工测量控制

       沉管段应在支墩浇筑时设置管线沉放的导标，控制管线的顶高和轴线位置，只要将管体缓缓搁置在支墩上，略作轴向调整即可。下沉时在中间水平段上各系3根测量绳，根据水面高程及测量绳的读数来测量控制沉管下沉的速度及平衡。

       管道或电缆的制造或水下敷设方法本发明与管道或电缆的生产及水下敷设方法有 关，包括生产适当长度的管道或电缆，将其绕在轴盘上，这时轴盘安装在岸上的轴盘架中。在需要时将卷 绕管道的轴盘，通过轴盘架在栈桥上的滑行而送到船上，栈桥有水平面和有正确压载的船舶搭接配合，可通过轴盘架和船上的支承装置间的垂直运动而由船 只承载轴盘架。然后需要时轴盘架在支承装置上滑到船上所需位置并固定。本发明还揭示了执行这种 方法的船舶。并有新颖的从轴盘上卷绕或施放管道的坡道组件。

施工工艺流程

沉放前准备工作（包括对沟槽、砂垫层的复查整改）→管体下水→拖轮拖引钢管浮运沉管区域→起重船起吊就位→打开闷板上的排气阀、100进水阀与?100泥浆泵联接→注水下沉→岸堤上挖机在轴线位置调整沉管位置→符合检查验收要求→工作船撤离。

3沉管时机选择

提前3个月测量河水的水面的高程和流速，以一个周为周期，每日测量间隔2 h，绘制河水水面的月(日)变化曲线，根据河水标高变化曲线确定沉管的时间。

       专业从事水下工程的公司，主要承接水下打捞、水下探摸、水下切割和焊接、沉井带水下沉和封底、水下摄影、水下检测和维修、水下施工、水下焊接等各项业务。。管体下水

       管体焊接、防腐完成，检测、试验合格后，方可进行管体下水。根据现场实际情况，本工程均采用吊装下水的方式施工。即在沉管的前一天进行管体下水，下水前，先将管道中的水放空，关闭所有阀门进行吊装施工。吊装时，5条吊装船同时进行起吊，管体缓缓离开地面后，慢慢将船后退，平稳放入水中。下水后，采用两条拖轮将其拖至桥西侧顺岸停放。然后进行第二根管体的下水，同样采用两条拖轮拖至桥西侧顺岸停放。由于施工时吊装船舶与管体共占据航道45m，航道采用半侧封航即可满足施工。

     “管道需在水面上整体对接拼装至需要的长度后，准确地下放至水下已安装好的管桥横梁上，并与事先安装在管道上的管箍、管座结构与水下管桥横梁连接固定。”于孝民说，因此该段沉管在水上整体对接拼装、整体沉放、下沉时的定位、吊点受力均衡控制等方面，均存在较大的难度和较高的风险。钢管重量1500吨左右，沉管难度大，工艺国内。管道起吊定位

钢管下水后，用两条拖船将钢沉管拖至沉管位置，顺停在航道边，过夜时应采用外侧停船防护并派人进行夜间，等待沉管施工。由于大运河管道水平总长186m，重达117t，起吊时应充分考虑每一个吊点的受力是起吊的关键。按管体的长度和重量应安排5个起吊点，两头采用两艘起吊能力为80t的高竿吊装船，中间采用三艘起吊能力为40t吊装船来完成吊装。为了安全起见，另备一艘起吊能力为80t的高竿吊装船作应急备用，总起吊能力应大于管重的2倍。
