沟槽开挖

沟槽开挖首先进行海底淤泥冲挖，完成后进行沟槽清理，最后进行海边的沟槽开挖。

（1）、施工导标和轴线放样

根据管道基槽轴线，底边线位置，用经纬仪定出基槽轴线和开挖边线，在岸边布设定位桩标记，在水中抛设浮标。

岸边做好高程基点，水面设置水位尺，水尺设置在水流畅通，所充分反映控制范围的地方，水尺设置牢固，受风浪影响较小，并能避免船舶的碰撞。

（2）、基槽开挖

采用水下高压开槽设备开挖沟槽，开挖顺序从鸡鸣岛向虎头拓进行。基槽开挖按设计断面，超宽每边控制1.5m，超深控制在1m以内，开挖按设计边坡，再结合泥砂回淤情况，现场修正，确保基槽满足设计要求。

基槽开挖后，由潜水员水下冲吸泥方法修正边坡和基底。

（3）、水下挖泥技术要求

平面不超过1m，超深不大于0.5m。挖泥标高采用水深水位控制，测绳每天需复核一次，并做好各项记录。坡脚线现场实测后决定。

管道制作

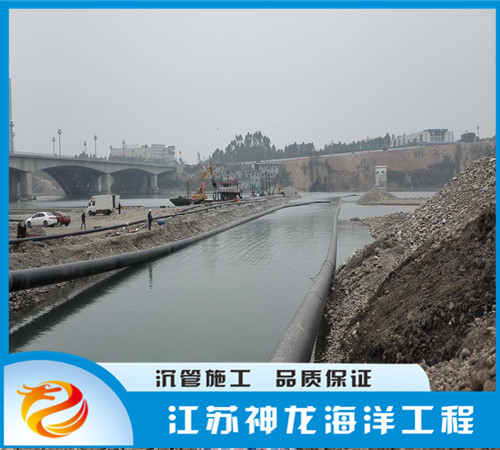

根据施工现场实际条件，PE沉管在陆上分段制作，接头采用热熔连接，由材料供应厂家提供设备并进行技术指导。

② 使管段正确对接的测量系统可采用超声波探测装置（水下三维系统）配合陆地上的引导系统，以及时掌握管段的绝对位置与状态（管段摆动与否），以及正沉放管段与已沉放管段之间的相对位置（端面间距离、方向、纵横断面的倾斜等），从而安全、正确并以最短时间实现管段的沉放与对接，避免沉放过程中管段碰撞和GINA橡胶止水带损伤等事故发生。超声波探测装置可自动测量管段端面之间的相互距离、水平和垂直偏移、管段倾斜，检测结果通过计算机处理后显示出图像，作为监控管段沉放的根据。最后对接时，还需潜水员大量、多次的检查，确认位置正确，保证沉放安全、成功。。水下工程方案主要针对水下埋管部分进行施工组织和设计安排。

根据核现场勘探，施工地点的主要地质构造为底层主要为上白垩统金华组沉积岩和第四全新统冲洪积层。沉管施工水域的地质层的上部主要由、圆砾及卵石组成，下部为白色岩石，岩质较硬。

根据资料显示：本河道常年水深保持在4.0m以上，施工段面在180-200m之间，最大流速可以达到0.6m/s，水流施工条件极不稳定。
